WIEŚCI Z WARSZTATU
Zabezpieczenie w przypadku pęknięcia węża (SBS) to niewielki, lecz niezwykle skuteczny element bezpieczeństwa każdej instalacji gazowej. Urządzenie to monitoruje przepływ gazu, wykrywa jego nagły i nietypowo duży wzrost, a następnie natychmiast odcina dopływ gazu. Zapobiega to niekontrolowanemu wyciekowi dużych ilości gazu, chroniąc ludzi, pojazdy, budynki oraz urządzenia przed wypadkami.
W pojazdach rekreacyjnych zabezpieczenie SBS stanowi zazwyczaj integralną część węża wysokociśnieniowego. Zespół ten podłącza się bezpośrednio do butli gazowej a jego drugi koniec łączy się z filtrem gazowym lub reduktorem ciśnienia. Czujnik zderzenia, zintegrowany z reduktorem ciśnienia montowanym na ścianie, monitoruje dalszą część instalacji rurowej aż do podłączonych urządzeń gazowych.
Jak działa ta technologia i kiedy się uruchamia?
Zasada działania zabezpieczenia SBS jest zbliżona do systemu Aquastop stosowanego w pralkach. W przypadku wystąpienia wycieku element natychmiast reaguje, blokując przepływ medium.
Wewnątrz zabezpieczenia przed pęknięciem węża znajduje się mechanizm reagujący na przepływ gazu. W normalnych warunkach gaz przepływa przez urządzenie w ilości przewidzianej dla danej instalacji. Jeśli jednak przepływ nagle znacząco wzrośnie – na przykład wskutek pęknięcia lub odłączenia węża – SBS wykrywa tę nietypową wartość i uruchamia się. W ciągu kilku sekund całkowicie zamyka dopływ gazu, uniemożliwiając jego niekontrolowany wyciek.

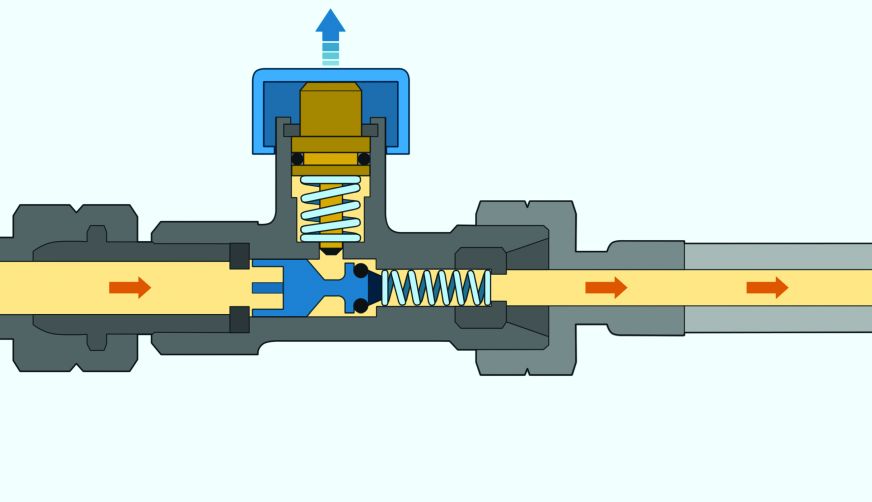

Rys.1

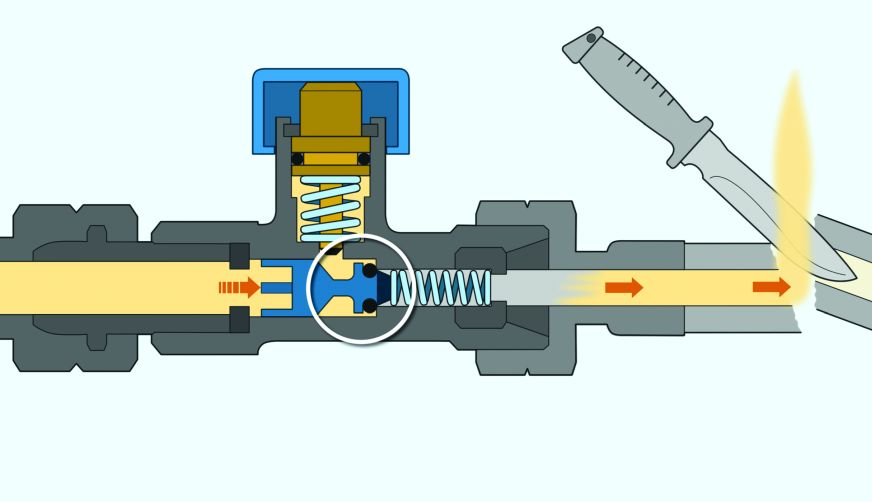

Rys.2

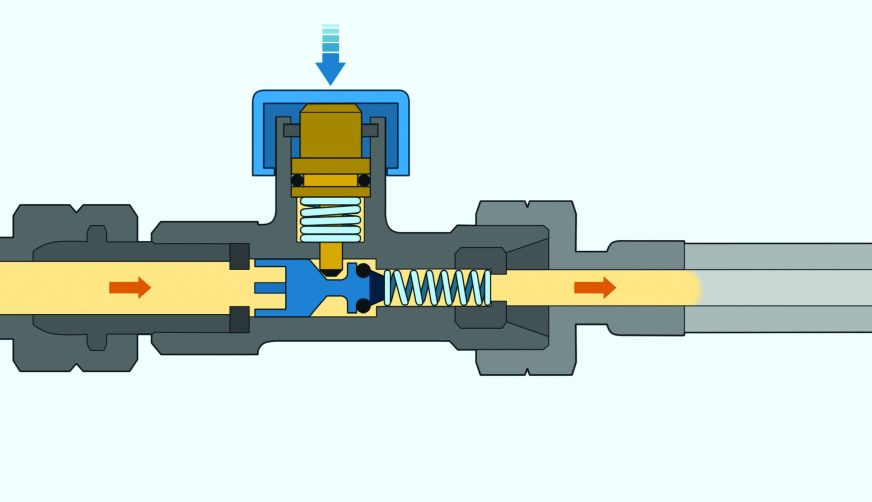

Rys.3
Każde zabezpieczenie SBS jest zaprojektowane dla określonego punktu reakcji, zależnego od nominalnego przepływu danej instalacji gazowej. Po przekroczeniu tej wartości o określony procent (zazwyczaj około 10%) zabezpieczenie automatycznie odcina przepływ gazu.
Przykład zastosowania
W pojazdach rekreacyjnych zabezpieczenie SBS stanowi integralną część węża wysokociśnieniowego. Wąż Caramatic ConnectDrive firmy GOK został opracowany specjalnie do instalacji umożliwiających korzystanie z gazu podczas jazdy. Podłącza się go bezpośrednio do zaworu butli gazowej, a jego drugi koniec do filtra gazu lub reduktora ciśnienia z czujnikiem zderzeniowym (CSW) zamontowanego na ścianie.
Wąż monitoruje przepływ gazu pomiędzy butlą a reduktorem, natomiast czujnik zderzeniowy (CSW) zintegrowany z reduktorem kontroluje instalację rurową od reduktora aż do podłączonych urządzeń gazowych.
Caramatic ConnectDrive może być stosowany również w instalacjach, które nie są przystosowane do korzystania z gazu podczas jazdy.
Zalety:
FAQ – Najczęściej zadawane pytania dotyczące zabezpieczenia przed pęknięciem węża
Jak działa zabezpieczenie przed pęknięciem węża?
Zabezpieczenie SBS automatycznie odcina dopływ gazu w przypadku wystąpienia poważnego wycieku lub pęknięcia przewodu wężowego.
Kiedy uruchamia się zabezpieczenie przed pęknięciem węża?
Zabezpieczenie uruchamia się, gdy przepływ gazu przekroczy określoną wartość graniczną, zazwyczaj o około 10% powyżej przepływu znamionowego.
Zabezpieczenie przed pęknięciem węża zadziałało – czy mogę nadal go używać?
Tak. Po usunięciu przyczyny uruchomienia zabezpieczenia SBS można nadal korzystać z tego elementu w instalacji gazu płynnego.
